توسط : اگر در حال راهاندازی یا نصب یک دستگاه پنوماتیک هستید، انتخاب سایز اتصال پنوماتیک اولین تصمیمی است که باید با دقت زیادی بگیرید. بسیاری از مشکلاتی که در سرعت حرکت جک، افت فشار ناگهانی، کار نکردن درست شیر برقی یا فشار غیر یکنواخت در دستگاه دیده میشود، مستقیماً به انتخاب اشتباه سایز اتصال مربوط است. وقتی یک رزوه کوچکتر بخرید، هوا با فشار نامناسب عبور میکند و دبی کافی به سایر قطعات نمیرسد. همچنین اگر یک رزوه بزرگتر انتخاب کنید، باز هم تنظیم فشار به هم میریزد و باید پول بیشتری هم پرداخت کنید.
در این مقاله سایز بندی اتصالات را به صورت دقیق و کاربردی توضیح میدهیم تا بدون حدس و آزمون، انتخاب درستی داشته باشید. تمام سایزهای رایج رزوه، قطر شلنگ و قطر عبور داخلی را برای شما مینویسیم و برای هر کدام مثال عملی میزنیم. با مطالعه این محتوا، به این توانایی میرسید که به راحتی سایز اتصالات پنوماتیک مناسب دستگاه خود را مشخص کنید تا از افت فشار در سیستم پنوماتیک جلوگیری شود.
جدول سایز اتصالات پنوماتیک چیست؟
این جدول فهرستی از اندازه استاندارد رزوه و قطر شلنگ است که کنار هم قرار میگیرد تا بدانید هر اتصال به چه لوله یا شلنگی میخورد. این جدول دو بخش اصلی دارد:
- سایز رزوه
- سایز شلنگ یا قطر عبور هوا
در بازار ایران بیشتر اتصالات پنوماتیک با رزوه BSP عرضه میشوند. سایز این رزوه به صورت اینچی است اما قطرش را میشود به صورت میلیمتر هم بیان کرد. جدول زیر چند سایز رایج رزوه را نشان میدهد:
جدول سایز رزوه رایج پنوماتیک
| سایز رزوه (BSP) | قطر خارجی تقریبی رزوه (میلیمتر) | کاربرد رایج |
|---|---|---|
| 1/8 اینچ | حدود 9.7 mm | مدار کنترل، ابزار دقیق، جک کوچک |
| 1/4 اینچ | حدود 13.1 mm | دستگاه سبک و نیمهصنعتی |
| 3/8 اینچ | حدود 16.6 mm | خطوط متوسط صنعتی |
| 1/2 اینچ | حدود 20.9 mm | خطوط اصلی دستگاه |
| 3/4 اینچ | حدود 26.4 mm | ورودی کلکتور هوا |
| 1 اینچ | حدود 33.2 mm | خط اصلی کمپرسور |

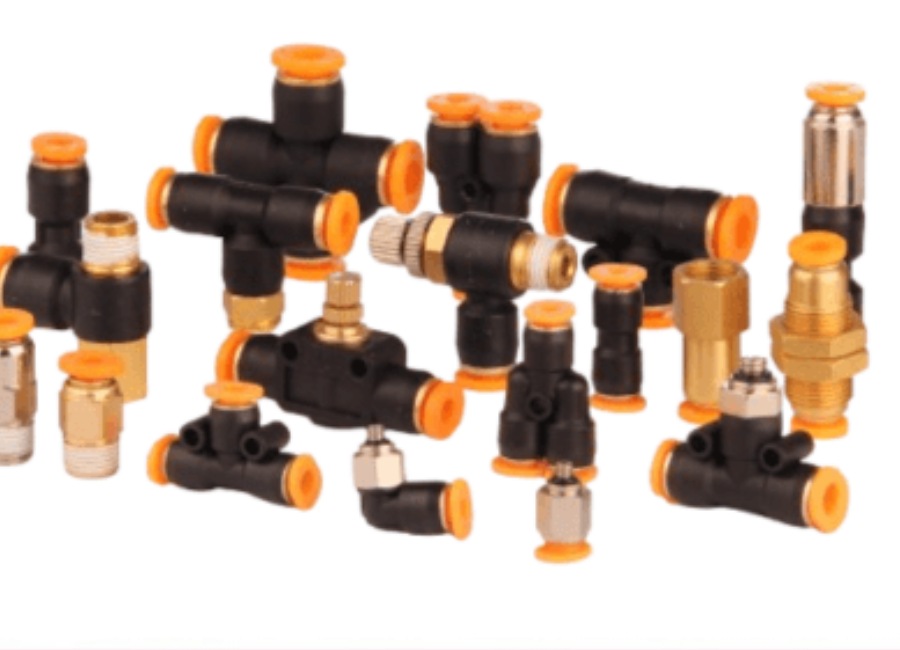

جدول سایز شلنگهای پنوماتیک
در کنار رزوه، قطر شلنگ نیز اهمیت دارد. تولیدکنندگان سایز شلنگ را بر اساس قطر خارجی اعلام میکنند. جدول زیر چند سایز رایج شلنگ پنوماتیک را نشان میدهد:
| قطر خارجی شلنگ (میلیمتر) | قطر داخلی تقریبی (میلیمتر) | کاربرد پیشنهادی |
|---|---|---|
| 4 mm | 2.5 – 3 mm | مدار کنترل و فرمان |
| 6 mm | 4 mm | جک کوچک تا قطر 25 |
| 8 mm | 5 – 5.5 mm | جک متوسط |
| 10 mm | 6.5 mm | جک بزرگتر و سرعت بالا |
| 12 mm | 8 mm | مصرف هوای بالا |
| 16 mm | 10 – 11 mm | خطوط پرحجم صنعتی |
نکته: با کنار هم قرار دادن اطلاعات این دو جدول، به راحتی سایز مورد نظر خود را انتخاب و خریداری کنید.
کاربرد جدول سایز اتصالات پنوماتیک
جدول سایز سه کاربرد مهم دارد که در ادامه هر کدام را به صورت کامل توضیح میدهیم، پس در ادامه همراه ما باشید:
- جلوگیری از افت فشار در سیستم پنوماتیک
- هماهنگ کردن رزوه تجهیزات مانند شیر برقی، فیلتر رگلاتور و جک
- تعیین قطر مناسب شلنگ بر اساس دبی مصرفی
اگر دبی مصرفی را بدانید، انتخاب ساده میشود. راهنمای زیر بر اساس دبی هوا تنظیم شده است:
| دبی مصرفی تقریبی (لیتر بر دقیقه) | رزوه پیشنهادی | قطر شلنگ پیشنهادی |
|---|---|---|
| تا 300 L/min | 1/8 یا 1/4 | 4 یا 6 mm |
| 300 تا 800 L/min | 1/4 | 6 یا 8 mm |
| 800 تا 1500 L/min | 3/8 | 8 یا 10 mm |
| 1500 تا 2500 L/min | 1/2 | 10 یا 12 mm |
| بیش از 2500 L/min | 3/4 یا 1 اینچ | 12 یا 16 mm |
نکته: اگر طول مسیر بیش از 10 متر باشد، یک سایز بزرگتر انتخاب کنید. این کار افت فشار را جبران میکند.
انواع سایز اتصالات پنوماتیک
وقتی درباره سایز اتصالات پنوماتیک صحبت میکنیم، منظور دو بخش اصلی است: سایز رزوه و سایز بدنه یا قطر عبوری.
سایز رزوه مشخص میکند اتصال به چه تجهیزی مثل شیر برقی، جک یا فیلتر رگلاتور بسته میشود. سایز بدنه هم به این مربوط میشود که چه حجم هوایی از داخل اتصال عبور میکند. برای انتخاب درست باید هر دو مورد را همزمان بررسی کنید، چون ممکن است یک اتصال رزوه 1/4 داشته باشد اما قطر عبوری برای دبی مورد نیاز شما کافی نباشد. در ادامه هر کدام را جداگانه و دقیق بررسی میکنم تا بر اساس مشخصات سیستم پنوماتیکی که دارید یکی را انتخاب کنید.

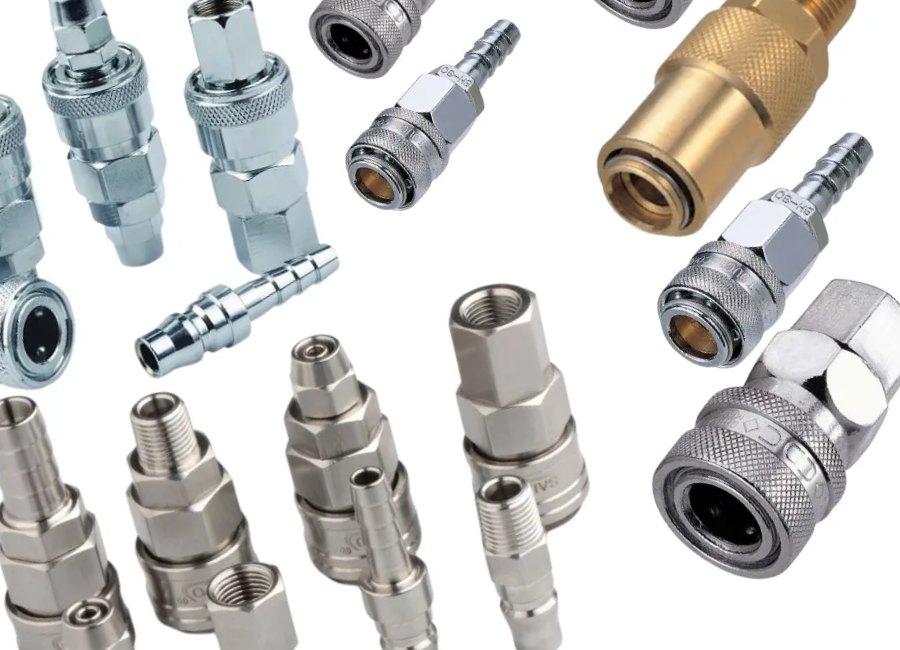

سایز رزوه اتصالات پنوماتیک
رزوه تعیین میکند اتصال به چه تجهیزی بسته شود. روی بدنه بیشتر قطعات پنوماتیک سایز رزوه درج میشود. هنگام انتخاب رزوه این موارد را در نظر بگیرید:
- اگر شیر برقی رزوه 1/4 دارد، اتصال هم باید 1/4 باشد.
- اگر چند جک به یک خط مشترک وصل میشوند، خط اصلی باید بزرگتر از انشعابات باشد.
- برای ورودی کمپرسور یا کلکتور اصلی کمتر از 1/2 انتخاب نکنید.
راهنمای انتخاب بر اساس قطر جک:
| قطر جک پنوماتیک | رزوه پیشنهادی |
|---|---|
| 16 تا 25 mm | 1/8 یا 1/4 |
| 32 تا 40 mm | 1/4 |
| 50 تا 63 mm | 3/8 |
| 80 تا 100 mm | 1/2 |
| بیش از 100 mm | 3/4 |
نکته: اگر رزوه کوچک انتخاب کنید، سرعت رفت و برگشت جک کاهش پیدا میکند.
سایز بدنه اتصالات
این مورد به قطر عبوری اتصال مربوط است. دو اتصال با رزوه 1/4 ممکن است قطر عبور متفاوتی داشته باشند. هنگام خرید به قطر داخلی اتصال توجه کنید.
قطر عبور داخلی در اتصالات فشاری:
| سایز اتصال شلنگ | قطر عبور داخلی |
|---|---|
| 6 mm | حدود 4 mm |
| 8 mm | حدود 5 mm |
| 10 mm | حدود 6.5 mm |
| 12 mm | حدود 8 mm |
| 16 mm | حدود 10 mm |
قاعده ساده انتخاب: هرچه قطر پیستون جک بزرگتر و سرعت مورد نیاز بیشتر باشد، قطر عبور اتصال و شلنگ را افزایش دهید و همینطور اگر فشار روی گیج ثابت است اما جک کند حرکت میکند، قطر عبور کوچک انتخاب کردهاید.
جمعبندی
سایز بندی اتصالات پنوماتیک بر اساس سه معیار مشخص انجام میشود: سایز رزوه، قطر شلنگ و قطر عبور اتصال. برای مدار سبک که با فشار کم کار میکند بهتر است رزوه 1/8 و 1/4 را انتخاب کنید. برای ماشینآلات صنعتی رزوه 3/8 و 1/2 مناسب است. برای خط اصلی کمپرسور و کلکتور هوا سایز 3/4 و 1 اینچ را استفاده کنید. قطر شلنگ هم بر اساس قطر جک، دبی مصرفی و طول مسیر تعیین میشود. اگر مسیر طولانی است یا چند مصرفکننده همزمان کار میکنند، سایز بزرگتر انتخاب بهتری است تا افت فشار نداشته باشیم.
اگر دنبال خرید یک اتصال پنوماتیک با کیفیت برای سیستم هوای تحت فشار صنعتی هستید و دوست دارید تا یک انتخاب دقیقی داشته باشید، بهتر است قبل از قبل از سفارش محصول، دبی کل مصرف را محاسبه کنید. برای مشاوره تخصصی و انتخاب سایز مناسب همین الان به سیال ماشین سر بزنید تا در بین تنوع بالایی از محصولات، کالای مورد نظر خود را به راحتی سفارش دهید.
